Pilot radiowy 933 MHz z dwukierunkową komunikacją
Miniaturowy pilot z baterią CR2032 — własna płytka, firmware embedded i obudowa SLA z materiału niepalnego UL94-V0.
Cały produkt mieści się w dłoni — a właściwie w pół-dłoni. Pilot komunikujący się w paśmie 933 MHz jest zasilany baterią CR2032. Pod spodem siedzi w pełni autorska elektronika i firmware napisany pod docelowy mikrokontroler.
Wyzwanie
Dwukierunkowa komunikacja w tak małej kopercie oznacza kilka jednoczesnych ograniczeń:
- rozmiar — kompaktowe gabaryty porównywalne z popularną baterią pastylkową,
- budżet energetyczny — wszystko musi pracować z jednej CR2032 przez długi czas,
- antena 933 MHz — projektowana razem z layoutem PCB, nie doklejana po fakcie,
- obudowa — odporna mechanicznie i spełniająca wymóg materiału niepalnego.

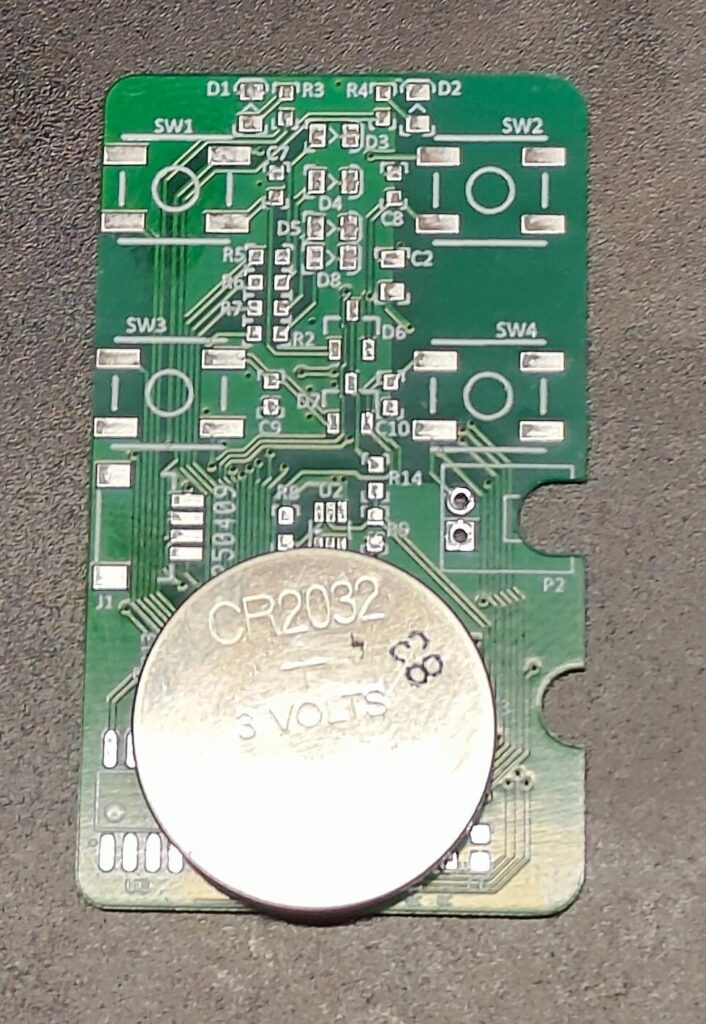

Elektronika
Projekt obejmował schemat i layout płytki, dobór komponentów (z naciskiem na pobór prądu w trybie sleep) oraz strojenie obwodu antenowego. Firmware embedded zaimplementował protokół dwustronny z potwierdzeniami i kontrolą błędów.

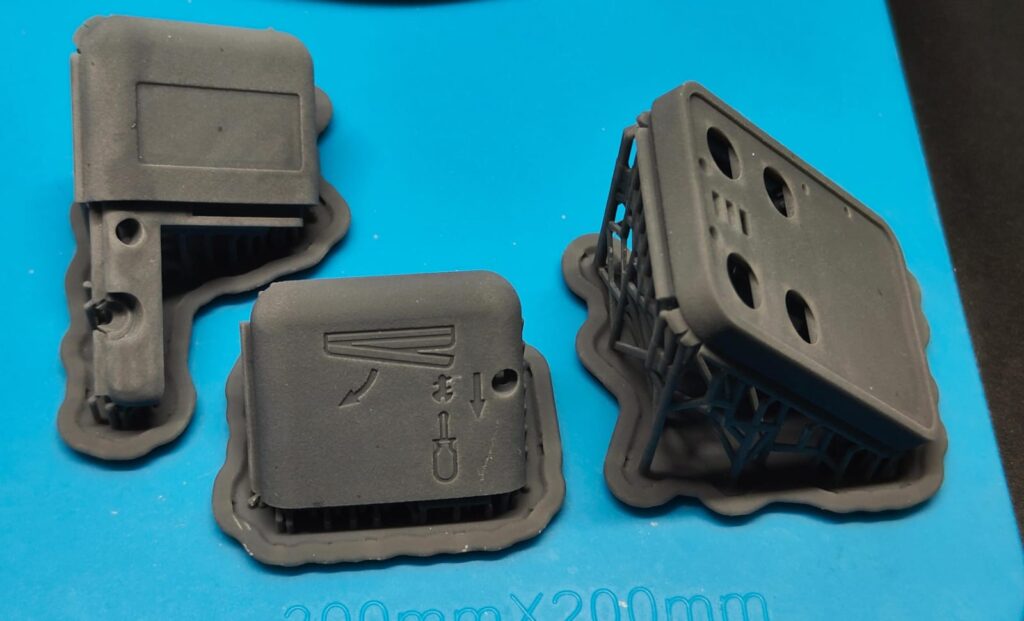

Obudowa: druk 3D SLA, UL94-V0
Obudowa powstała w technologii SLA — żywicowy druk 3D pozwala uzyskać czyste, drobne detale i gładkie powierzchnie zewnętrzne. Materiał: UL94-V0, czyli klasa ognioodporności wymagana w wielu aplikacjach przemysłowych. Etykieta zewnętrzna została wykonana przez firmę zewnętrzną i naklejona na gotową obudowę.
Efekt końcowy
Działający, lekki, niepalny pilot z dwukierunkową łącznością radiową, mieszczący się w dłoni. Dobry przykład projektu, w którym trzeba mieć kompletny stos pod jednym dachem: elektronika, firmware, mechanika, dobór materiałów i druk — wszystko w jednym warsztacie.
